Weitere realisierte Projekte in Elektronik und
Amateurfunk
- eine kleine Sammlung

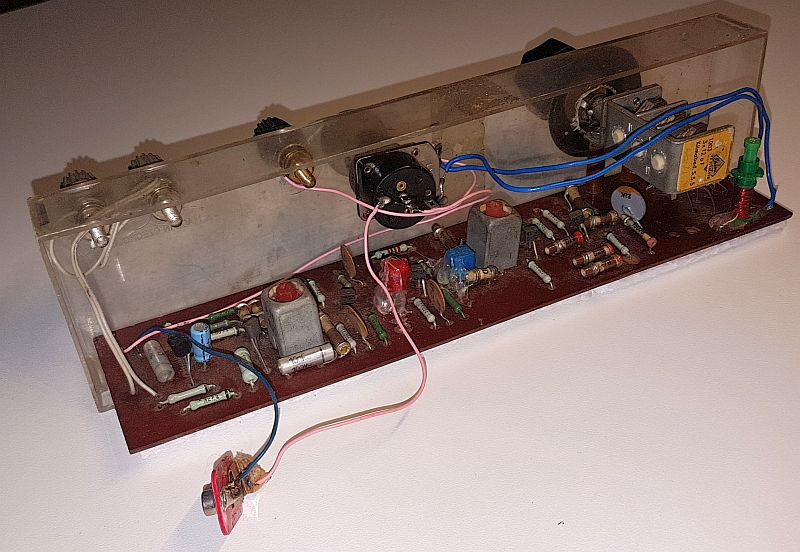

80m Empfänger Pionier V (Beschreibung im Funkamateur, ca
:1977), mein erstes "ordentliches" Amateurfunk-Bauprojekt
Zähler zur Frequenzanzeige (1989)
<Foto folgt>
Der Mikroprozessor war ein U8820. Das Programm wurde in
Assembler programmiert und auf einem EEPROM abgelegt. Der
diskret aufgebaute DCF77-Empfänger wurde zwischenzeitlichdurch
ein ELV-Empfänger ersetzt.
20m- Empfänger (Bausatz von Hari, 199x)
3-Band Transceiver KNE99: sehr schöner Bausatz, bei dem
allerdings zwischen den Leiterplatten intern unendlich viele
Verbindungsdrähte hergestellt werden mussten. Der SST hat
hingegen keinen einzigsten Verbindungsdraht intern!
Transciver SST für 20m (Bausatz, 199x) mit selbst entickelten
CW-Speicher
WSPR-Sender 200mW, Bausatz von Hans Summers, Zeitsteuerung und Frequenzabgleich erfolgt über ein GPS-Empfänger
Steuergerät für Stolle (bzw. Hirschmann) -Antennenrotor mit
12V Gleichstrommotor
16 LED für IST-Zustand, LED-Anzeige für Soll, "C" in der
Anzeige verschwindet bei SOLL=IST
Motor in H-Brücke und Steuerung mit Atmel Prozessor
SAQ-Transverter
Der historische Lanbgwellensender SAQ sendet 2-3 x im Jahr auf
17,2Khz.
Das Signal wird vom Dipol (ohne Balun !) auf dem Eingang
gegeben und über eine S042-Mischer mit einem 10MHz Quarz auf
10.017,2 MHz umgesetzt. Dieses Signal verarbeitet jeder RX.
S-Meter Tester zum überprüfen der Anzeige des Empfängers:
Ein 14,318 MHz Oszillator erzeugt ein 5V Rechtecksignal.
Dieses wird über einen Tiefpassfilter in Sinus gewandelt.
Ein PI-Glied reduziert das Signal auf -73 dbm. Dies sollte den
Signalwert S9 am TRX entsprechen. Ein Poti reduziert weiter
den Pegel. Die entsprechenden Werte wurden auf der Skala
aufgetragen.
Ein nettes Projekt mit Bauteilen aus der Bastelkiste.
2m - 2 Element -Wanderantenne nach DK7ZB Elemente werden in
Messingrohr gesteckt
Fledermausdetektor (Bausatz Franzis-Verlag)
Über unserer Terrasse flattern im Sommer Feldermäuse. Mit dem
Empfänger können die Ortungsgeräusche aus bis zu ca 20m hörbar
gemacht werden.
Datenschnittstelle für DVM
Tiefpass Filter für 432 MHz mit Kondensatoren aus Leiterplattenmaterial.
Antennenumschalter nach OK???
